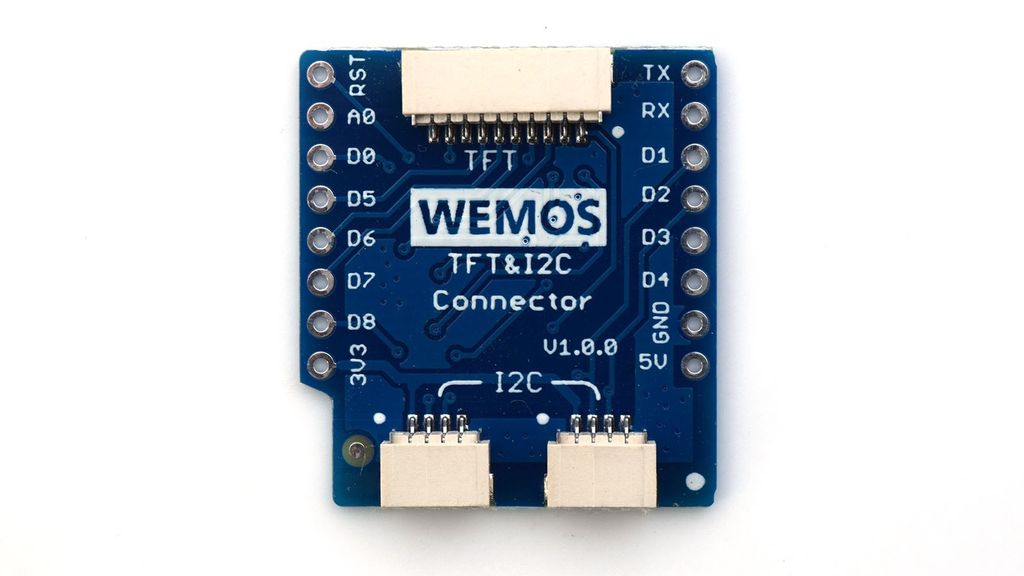

TFT I2C Connector Shield for WEMOS D1 mini 1xTFT and 2xI2C Connector
TFT I2C Connector
Läs mer
Liknande produkter
Beskrivning av TFT I2C Connector Shield for WEMOS D1 mini 1xTFT and 2xI2C Connector

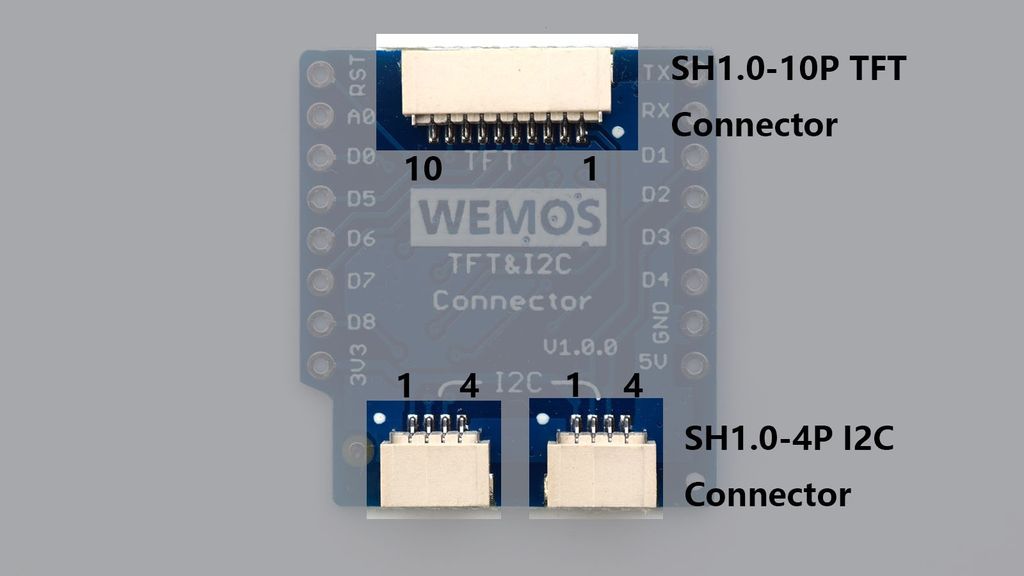

TFT Connector

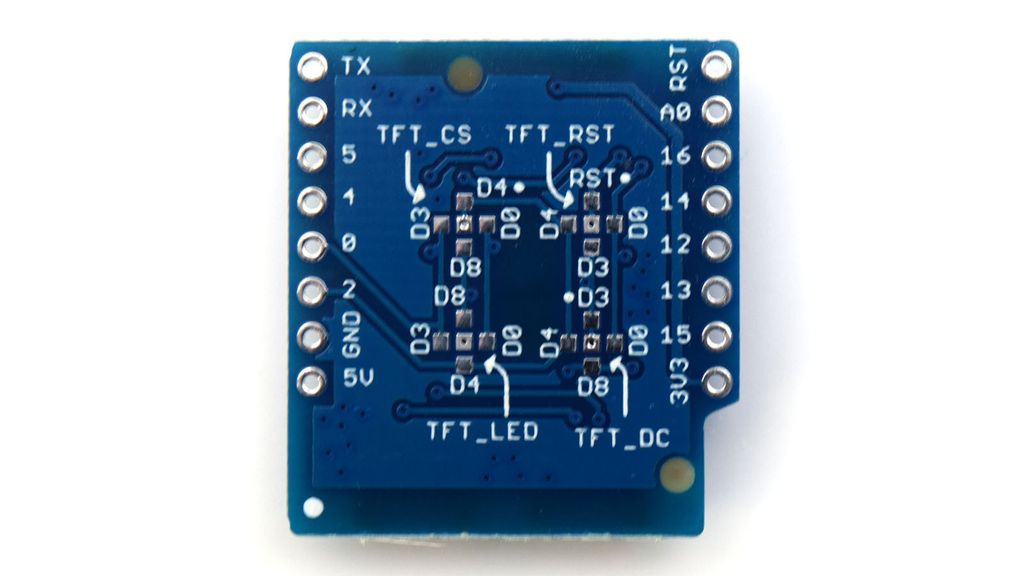

1 TFT_LED Backlight control pin, default: NC
2 GND
3 TFT_RST RESET pin, default: RST
4 TFT_DC Register select pin, default: D3 (IO0)
5 MOSI D7 (IO13)
6 MISO D6 (IO12)
7 SCK D5 (IO14)
8 3V3
9 TFT_CS Select pin, default: D4 (IO2)
10 NC
I2C Connector
1 3V3
2 SCL D1 (IO5)
3 SDA D2 (IO4)
4 GND
